產品概述：

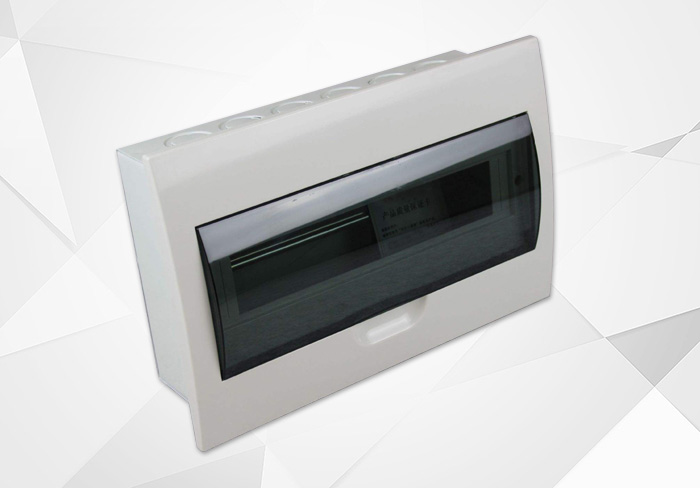

PZ30系列終端組合電器是蘇州市華鴻電力設備有限公司按城鄉小康住宅進行設計制造的新一代產品。由底箱、面板、小型斷路器、漏電斷路器、安裝軌母排等以及它們之間電氣和機械的組合。該產品設計新穎、結構合理、造型美觀、且功能齊全，使用安全可靠。在眾多住宅工程中使用，深受用戶歡迎。
產品優勢：
PZ30系列終端組合電器由底箱、面板、小型斷路器、漏電斷路器、安裝軌母排等以及它們之間電氣和機械的組合。
1、設計新穎
2、結構合理
3、造型美觀
4、功能齊全
產品特點：
1、PZ30系列終端組合電器適用于額定電壓220/380V，50Hz，額定電流不大于100A的末端配電系統中，對用電設備進行配電和控制;
2、具有過載、短路、過電壓、欠電壓、漏電、防雷等保護功能；
3、廣泛應用于賓館、商業建筑、住宅、民用建筑及類似場所。
參考尺寸：
|
| ||||||||||
型號規格(回路) | 回路排數 | 鋼板厚度 | 面板尺寸 | 暗裝箱體尺寸 | 明裝箱體尺寸 | ||||||
面板 | 殼體 | A | B | A | B | C | A | B | C | ||
PZ30-04 | 0.6 |
0.6 | 175 | 157 | 140 | 125 | 80 | 175 | 157 | 80 | |
PZ30-06 |
單
排 | 230 | 200 | 200 | 168 | 90 | 230 | 200 | 80 | ||
PZ30-08 | 0.7 | 230 | 236 | 200 | 204 | 90 | 230 | 236 | 90 | ||
PZ30-10 |
0.8 |
0.7 | 280 | 272 | 250 | 240 | 90 | 280 | 272 | 90 | |
PZ30-12 | 280 | 308 | 250 | 276 | 90 | 280 | 308 | 90 | |||
PZ30-14 | 280 | 344 | 250 | 312 | 90 | 280 | 344 | 90 | |||
PZ30-15 | 280 | 362 | 250 | 330 | 90 | 280 | 362 | 90 | |||
PZ30-16 | 280 | 380 | 250 | 348 | 90 | 280 | 380 | 90 | |||
PZ30-18 | 280 | 416 | 250 | 384 | 90 | 280 | 416 | 90 | |||
PZ30-20 | 280 | 452 | 250 | 420 | 90 | 280 | 452 | 90 | |||
PZ30-22 | 280 | 488 | 250 | 456 | 90 | 280 | 488 | 90 | |||
PZ30-20 |
雙
排 |
1.0 |
0.8 | 480 | 272 | 450 | 240 | 90 | 480 | 272 | 90 |
PZ30-24 | 480 | 308 | 450 | 276 | 90 | 480 | 308 | 90 | |||
PZ30-28 | 480 | 344 | 450 | 312 | 90 | 480 | 344 | 90 | |||
PZ30-30 | 480 | 362 | 450 | 330 | 90 | 480 | 362 | 90 | |||
PZ30-32 | 480 | 380 | 450 | 348 | 90 | 480 | 380 | 90 | |||
PZ30-36 | 480 | 416 | 450 | 384 | 90 | 480 | 416 | 90 | |||
PZ30-40 | 480 | 452 | 450 | 420 | 90 | 480 | 452 | 90 | |||
PZ30-44 | 480 | 488 | 450 | 456 | 90 | 480 | 488 | 90 | |||
PZ30-42 |
三 排 | 665 | 344 | 625 | 312 | 90 | 665 | 344 | 90 | ||
PZ30-45 | 665 | 362 | 625 | 330 | 90 | 665 | 362 | 90 | |||
PZ30-48 | 665 | 380 | 625 | 348 | 90 | 665 | 380 | 90 | |||
PZ30-54 | 665 | 416 | 625 | 384 | 90 | 665 | 416 | 90 | |||
PZ30-60 | 665 | 452 | 625 | 420 | 90 | 665 | 452 | 90 | |||
PZ30-66 | 665 | 488 | 625 | 456 | 90 | 665 | 488 | 90 | |||
PZ30-72 | 四 排 | 850 | 416 | 810 | 384 | 90 | 850 | 416 | 90 | ||
PZ30-80 | 850 | 452 | 810 | 420 | 90 | 850 | 452 | 90 | |||
PZ30-88 | 850 | 488 | 810 | 456 | 90 | 850 | 488 | 90 | |||
